工作原理:
反击式破碎机是一种利用冲击能来破碎物料的破碎机械。本机工作时,在电动机的带动下,转子高速旋转,物料进入板锤作用区时,与转子上的板锤撞击破碎,后又被抛向反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎,此过程重复进行,物料由大到小进入一、二、三反击腔重复进行破碎,直到物料被破碎至所需粒度,由出料口排出。调整反击架与转子之间的间隙可达到改变物料出料粒度和物料形状的目的。 石料由机器上部直接落入高速旋转的转盘;在高速离心力的作用下,与另一部分以伞型方式分流在转盘四周的飞石产生高速碰撞与高密度的粉碎,石料在互相打击后,又会在转盘和机壳之间形成涡流运动而造成多次的互相打击、摩擦、粉碎,从下部直通排出。形成闭路多次循环,由筛分设备控制达到所要求的粒度。

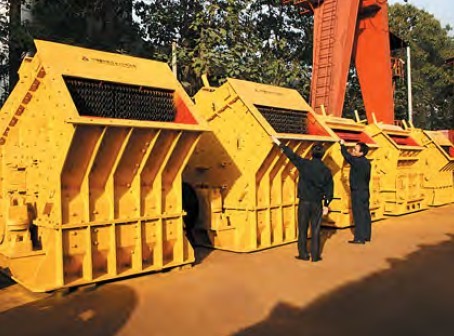

反击式破碎机是郑州鼎盛工程技术有限公司在吸收国内外先进技术基础上精心设计出的新产品。该系列设备可处理粒度不大于500毫米、抗压强度不超过320 兆帕的物料(花岗岩、石灰石、混凝土等),反击式破碎机以其优异的性能和良好的表现,广泛应用于生产高等级公路、水电、人工砂石料、破碎、建筑等行业用石料。
砂石骨料生产必选设备包括:颚式破碎机、PF反击式破碎机两种。
PF反击式破碎机理想的入料粒度为100-500mm,最大不得超过规定值。出料粒度用户根据需要调整破碎机锤头与反击破板锤、均整部件之间的间隙而达到。
反击式破碎机性能特点:
1.多腔均匀破碎,适宜破碎硬岩;
2.均整板结构使排料呈更小粒径,无内裂纹;
3.大进料口,便于生产线布置;
4、设备体积小,操作简便、安装和维修方便;
5、具有整形功能、产品呈立方状,堆积密度大;
6.新型耐磨材料使板锤、反击板和衬板寿命更长;
反击式破碎机技术参数:
反击破碎机技术参数:
型号规格 |
进料口尺寸(mm) |
最大进料粒度(mm) |
转子尺寸 |
处理能力 |
功率 |
外形尺寸 |
---|---|---|---|---|---|---|
PF-1007V |
400×730 |
250 |
Ф1000×700 |
20~40 |
55 |
2400×1560×2660 |
PF-1010V |
400×1080 |
300 |
Ф1000×1050 |
60~90 |
75 |
2440×2250×2630 |
PF-1210V |
400×1080 |
350 |
Ф1250×1050 |
70~120 |
132 |
2700×2340×2900 |
PF-1214V |
400×1430 |
350 |
Ф1250×1400 |
80~140 |
132/160 |
2700×2690×2890 |
PF-1315V |
860×1520 |
350 |
Ф1320×1500 |
150~200 |
220 |
3100×3280×2670 |
PF-1320V |
860×2030 |
500 |
Ф1320×1200 |
200~280 |
315 |
3329×3205×3279 |
PF-1416V |
1052×1652 |
500 |
Ф1420×1600 |
280~350 |
355/280 |
4905×3154×2613 |
PF-1520V |
2040×1315 |
700 |
Ф1512×2000 |
350~450 |
400/450 |
3849×3422×3649 |
PF-1620V |
2040×1315 |
700 |
Ф1612×2000 |
450~550 |
500 |
3949×2520×3426 |
PF-1820V |
1620×2040 |
700 |
Ф1800×2000 |
550~700 |
630/710 |
4471×3250×4008 |
PF-2022V |
1660×2460 |
800 |
Ф2018×2238 |
800~1000 |
900 |
4800×4740×4180 |
PF-2024V |
1800×2430 |
1200 |
Ф2000×2400 |
800~1100 |
1120 |
4800×4740×4180 |
