腾飞机械 工业球磨机大齿圈、小齿轮讲解加工工艺
大型齿轮传动在现代机器和仪器中的应用极为广泛，其功用是按规定的速比传递运动和动力。大型齿轮的结构由于使用要求不同而具有各种不同的形状，但从工艺角度可将齿轮看成是由齿圈和轮体两部分构成。按照齿圈上轮齿的分布形式，可分为直齿、斜齿、人字齿等； 在上述各种齿轮中，以盘形齿轮应用最广。 球磨机大齿轮就选用盘型齿轮。
球磨机大齿轮，一般负荷比较大。一般要求齿轮表层硬度要高，而内层则硬度适中、抗应力性强。 比较适合球磨机大齿轮的淬火方式是火焰淬火。
火焰淬火是一种用乙炔一氧火焰(最高温度达3100℃)或煤气一氧火焰(最高温度达2000℃)将工件表面快速加热，随后喷液（水或有机冷却液）冷却的一种表面淬火方法。一般常用乙炔-氧火焰表面淬火。用气体燃料燃烧时产生的火焰将工件表层加热到淬火温度，随后快速冷却的热处理方法。火焰淬火可获得高硬度的表层和有利的内应力分布，提高工件的耐磨性和疲劳强度。
渗碳大齿轮表面适当的硬度为HRC62-63、即锉刀锉不动。用锉刀检查软点和局部脱碳是很方便的。此外，用锉刀锉时还能顾及表面残留奥氏体量，硬度低时，用锉刀能锉动，表示残留奥氏体多，如果进行冷处理，硬度就提高。为了防止胶合和提高耐磨性，硬度应大于HRC60。为此，在150℃以下回火（一般情况下在180℃回火）。回火温度低时，必须注意磨削裂纹的产生。大型齿轮大多在190-200℃回火，硬度HRC55，虽然磨损较大，然而由于齿轮接触面变宽，使载荷均与分布，运转时的噪音就小。

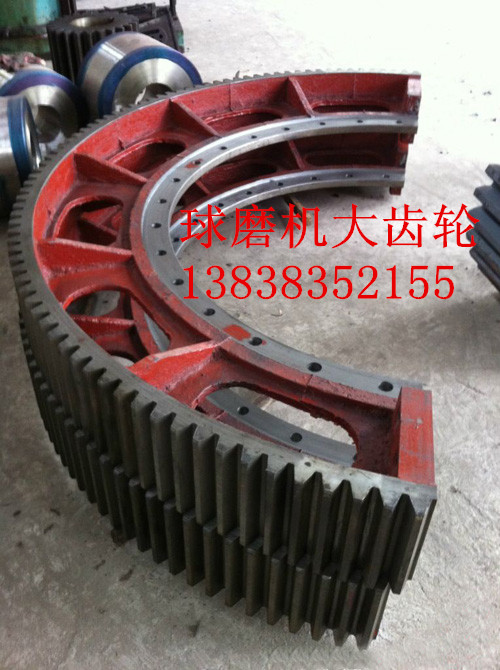

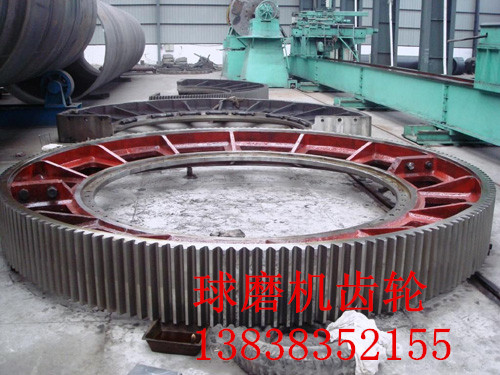

球磨机大齿圈安装：球磨机大齿圈边缘传动的球磨机有大齿圈，大齿圈形大体重，一般都是由两半齿圈组合而成，这样便于拆装。齿圈齿数为偶数，且开口要在齿槽上，两半齿圈要准确吻合。
球磨机大齿圈安装：大齿圈的安装方式，普遍采用的是用螺栓将齿圈固定到筒体或端盖法兰上。有的是用一排螺栓固定磨头端盖、筒体法兰和大齿圈法兰。三者共用一排螺栓，检修大齿圈时拆卸不方便。这种结构适用于中小型球磨机。有的是用两排螺栓将端盖和齿圈分别固定在筒体法兰盘的同一侧。它加大了齿圈外廓尺寸，这种结构适用于大型球磨机。
球磨机大齿轮材料选择：边缘传动大小齿轮的破坏，主要是由于齿面的磨损及弯曲折断。因此，要求齿轮材质具有足够的强度、较高的耐磨性和良好的加工性。目前大齿圈的材料一般采用ZG270~500、ZG310~570，但在加工前须经正火处理，使硬度降为HB170~200。小齿轮采用35SiMn、45MnB、40Cr等材料，经过调质处理，其硬度可达HB220~250。
3、球磨机大齿轮的润滑：a、油泵喷油润滑（稀油集中润滑）稀油集中润滑是由油泵、阀门、油管和喷油嘴等组成，齿轮罩底部兼作油箱使用。b、大齿圈带油润滑，实践证明这种润滑方式效果最差。c、油轮带油润滑，油轮带没润克服了大齿圈带油润滑的弊病，所以得到了应用。
