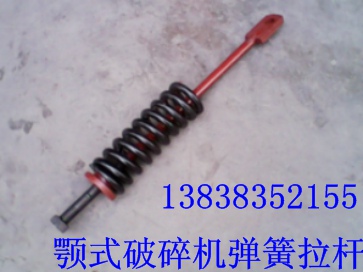

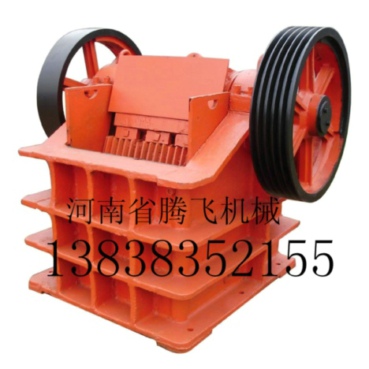

　　河南腾飞机械颚式破碎机弹簧及拉杆说明

在颚式破碎机空转过程中因动颚惯性力和惯性力偶距的作用，会使动颚与肘板分离而破坏机器正常运转。为防止这种现象的发生，在动颚下端设有拉杆弹簧装置，借以保证动颚和肘板紧密配合。按照前面分析颚式破碎机运动学与动力学方法，可找出拉罐与动颚铰接点C轨迹上各点的惯性力和惯性力矩，进而求得计算弹簧的最大压缩力。在图示情况下，因肘板只能承受压力而不能承受拉力，。在拉杆弹簧处于压缩状态中，即在惯性动载荷使动颚与肘板分离的各位置上，取其中最大的Fci值，作为计算弹簧的依据。讨论：虽然讲Fci最大值作为计算弹簧的依据，但是弹簧实际最大工作压缩力Fcmax应该大于Fci最大的1.5-2倍。为了不使所选的弹簧刚度过大，弹簧的工作圈数要大于5圈。在颚式破碎机运转过程中，经常需要调节弹簧的预紧力，此时完全凭借操作人员的经验确定，笔者经验是当新肘板装上后，英这样增加预紧力，即破碎机空转开始，由于预紧力不够，肘板与轴垫之间常胜享受，随着逐渐增加预紧力，响声也逐渐减小直到直到没有响声，然后将压紧螺帽固定。拉紧弹簧在颚式破碎机零件中，即是很小又很便宜的零件，几十把弹簧选的比较大也只能说有点儿浪费而已，工厂为了省事常用简化方法设计拉紧弹簧，但是对弹簧式援助破碎机就不一样了，这种机械所用的弹簧数量太多，有比较大，影响机器安全。不论从重要性还是从价值方面看，采用最优方法设计这种弹簧都有很重要的意义。颚式破碎机弹簧拉杆挂钩断裂的修理弹簧拉杆挂钩由于锤造缺陷，或因疲劳过载等原因，有时会出现断裂现象。对于锤刚动颚可以采用手工焊接的方法来修复。颚式破碎机偏心轴说明
颚式破碎机的主要零部件有：心轴、偏心轴、推力板、动颚、连杆、拉紧弹簧、机架和飞轮等。下面分别介绍它们的设计计算方法。这根轴只随动颚摆动而不旋转，它只受由破碎力作用在其上的分力F和动颚自重产生的弯矩作用．而不受扭矩作用。因此，按两支点的梁进行设计计算。心轴一般用强度限b= 600～700MPa的优质炭素钢制造，其许用弯曲应力为w=80—90MPa。偏心轴是颚式破碎机中最重要的零件。当动颚上作用有最大破碎力Fm时，它承受拉力R；另外，它的两端安装飞轮和皮带轮，因此它还承受飞轮和皮带轮的重力、皮带拉力与扭力，以及偏心部分的离心力。在设计计算时，按两支点的转轴求其扭矩和弯矩，并计算出当量弯矩M，按式(2-63)设计计算偏心轴的直径d中、小型颚式破碎机的偏心轴用强度限b=550～650MPa的优质炭素钢制造。
