腾飞机械讲解 球磨机衬板安装方法

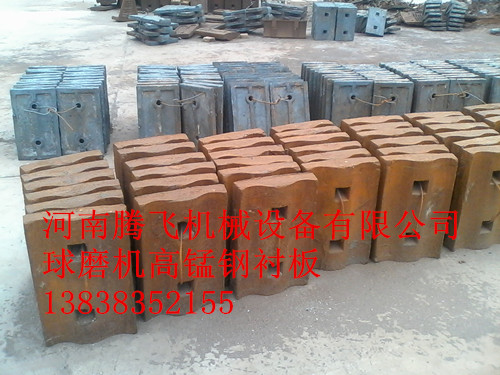

工业球磨机衬板的作用有二，一是防止筒体遭受研磨介质和物料直接打击及矿浆的腐蚀磨损；二是提升研磨介质产生磨矿运动。故筒体衬板的材质和几何形状对球磨机的生产有一定的影响。球磨要筒体衬板材料种类很多，总的来说可以分为金属（合金）和非金属材料两大类。金属材料衬板主要有：高锰钢、高铬白口铸铁、硬镍白口铸铁和中锰铸铁等。非金属材料衬板目前有：陶瓷、橡胶和橡胶磁性衬板等。
安装球磨机衬板有以下要求：
1、衬板安装后端衬板与筒体端盖之间要用抗压强度等级43.5MPa水泥砂浆填满。
2、固定端衬板的螺栓不得让水泥砂浆灌死，应能使之转动或进出。
3、衬板一般是有方向性的，安装时必须注意，不要安反。
4、所有环向缝隙弧长不能超过310mm，超过的地方均用钢板楔入，将其隔断。
5、相邻衬板的间隙不大于3~9mm。
6、衬板与筒体内表面之间应按设计要求敷设隔层，如无要求，可在二者之间充填抗压强度等级42.5MPa水泥砂浆，尽量充满，多余部分通过坚固衬板螺栓挤压出来，水泥砂浆凝固后再次紧固衬板螺栓。
7、在安装有橡胶垫板的衬板时，安装前3~4个星期将成卷的橡胶板打开，使之自由伸长；在使用橡胶板时，应次橡胶板的长边顺着筒体轴向，短边顺着筒体的圆周方向。
8、要仔细检查衬板螺栓孔及衬板螺栓的几何形状，认真清理衬板螺栓孔及衬板螺栓上的飞边、毛刺、突起，使螺栓能自由穿入到要求的位置。
9、成套的衬板螺栓应当刺目螺栓、防尘垫圈、平垫圈、弹簧垫圈、螺母组成；为防止漏灰，在使用时不可忘记使用防尘垫。
10、紧固衬板螺栓时应使用力矩扳手进行作业，不同规格的衬板螺栓应按相对应的紧固力矩要求拧紧。
