2500工业回转窑轮带大小齿轮的安装详解

1、工作原理：回转窑是水泥生产的主机设备。生料粉从窑尾筒体高端喂入窑筒体内。由于窑筒体的倾斜和缓慢地回转，使物料产生一个既沿着圆周方向翻滚，又沿着轴向从高端向低端移动的复合运动，生料在窑内通过分解，烧成等工艺过程，烧成水泥熟料后从窑筒体的低端卸出，进入冷却机。燃料从窑头喷入，在窑内进行燃烧，发出的热量加热生料，使生料煅烧成为熟料，在与物料热交换过程中形成的热空气，由窑进料端进入窑尾系统（预热器及收尘器），最后由烟囱排入大气。

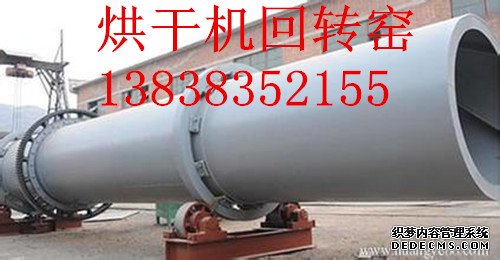

2、结构概述：回转窑主要有窑筒体、传动装置、支承装置、挡轮装置、窑头密封装置、窑尾密封装置、窑头罩等部件组成，见图1-1 回转窑结构简图。

2.1、窑筒体部分：窑筒体是回转窑的躯干，系由钢板卷制而焊接而成。窑筒体倾斜地安装在数对托轮上，沿窑筒体长度方向上套有数个矩形轮带，它承受窑筒体、物料、窑衬等所有回转部分的重量，并将其重量传到支承装置上。

2.2、大齿圈装置：窑筒体上固定有大齿圈以传递扭矩。大齿圈通过切向弹簧板与窑筒体联结，这种使大齿圈悬挂在窑筒体上的联结结构能使大齿圈和窑筒体之间留有足够的散热空间，并能减少窑筒体弯曲变形等对啮合精度的影响，还能起到减震缓冲的作用，有利于延长窑衬的寿命。

2.3、传动装置传动型式：传动系统采用单传动或双传动，由一台或两台主传动电机电动机带动，主传动系统由主电动机、主减速器、小齿轮组成，辅助传动设备等。辅助传动设备电源为保安电源或自带发电机，以便于安装、维修、耐火材料干燥及主电源中断时仍能盘窑操作，窑筒体冷却过程中防止窑筒体弯曲变形。辅助电动机上配有制动器，防止窑在电动机停转后在物料、窑皮的偏重作用下产生反转。

2.4、支承装置：2.4.1、支承装置是回转窑的重要组成部分，它承受着窑筒体的全部重量，并对窑筒体起定位作用。支承点间跨度的正确分配，使各档支承装置的设计更加合理，保证回转窑安全平稳地进行运转。2.4.2、支承装置由托轮轴承组及焊接底座等组成。对于大型回转窑托轮轴承组一般采用滑动轴承，由托轮、托轮轴、轴瓦、球面瓦及轴承座等组成。每个轴承座中装有两个热电阻，分别检查润滑油的油温和轴瓦的温度。

2.5、挡轮装置：挡轮按其受力情况及作用原理，可分为机械挡轮和液压挡轮二种。大型回转窑多采用液压挡轮。液压挡轮设置主要由挡轮、挡轮轴、轴承体、导向轴、滚动轴承、挡轮行程开关等组成。液压挡轮装置承受全窑的下滑力。并且通过液压挡轮该装置可推动窑体向上移动，迫使轮带和窑筒体一起按照一定的速度和行程沿窑中心方向在托轮上往复移动，使轮带和托轮在全宽上能均匀磨损，以延长使用寿命。
