腾飞机械 介绍球磨机小齿轮的材质和专业知识

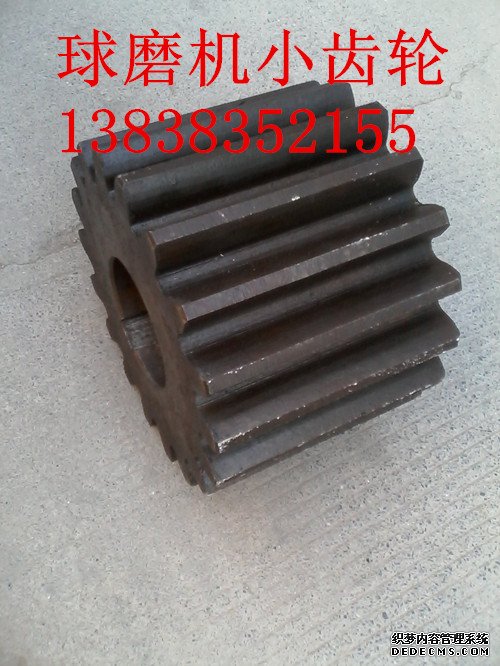

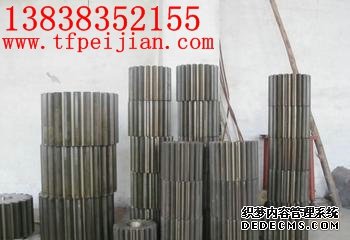

球磨机小齿轮材质：边缘传动球磨机大小齿轮的破坏，主要是由于齿面的磨损及弯曲折断。因此，要求球磨机小齿轮材质具有足够的强度、较高的耐磨性和良好的加工性能。目前小齿轮采用35SiMn、zg45#锻打、40Crmo等材料，经过调质淬火处理，其硬度必须高于球磨机大齿轮的齿面硬度高30-50HB，相当于3HRC左右。
球磨机小齿轮的设计：有一个最小齿数，是防止在滚齿时产生根切现象。故必须大于最小齿数。球磨机小齿轮齿轮不得小于17齿，小齿轮齿数一般设计为单数，大齿轮一般是哈弗式分体结构齿数为双数，与配对大齿轮齿数最好互为质数，至少不能互为整数倍数，以免局部齿磨损严重现象。所以确定传动比就很重要。按中心距和传动比平衡齿数与模数的关系。
球磨机小齿轮模数：模数是指相邻两齿轮同侧齿廓间的齿距 t与圆周率π的比值(m＝t/π),以毫米为单位。模数是制造齿轮的一个最基本参数。模数越大，齿越高也越厚，模数是根据设计、制造和检验等要求制订的参数。国标球磨机小齿轮模数不低于14，常用齿轮模数有18模、20模、22模、24模、25模、26模、28模、30模等。齿轮的齿数和模数是根据机械和力学原理要求设定的。
球磨机小齿轮宽度：为了保证两个齿轮在全齿宽上啮合工作的。如果两个齿轮同样宽，会因为齿轮轴向错位减小齿轮副的实际工作宽度。通常情况下会让小齿轮宽于大齿轮5-10mm，是最省材料更符合机械传动原理的最佳选择。
球磨机小齿轮齿形结构：通常分为二种，一种是渐开线圆柱直齿轮，另一种是斜齿圆柱齿轮。配套的直齿轮沿齿宽同时进入啮合，容易产生振动噪音，传动不平稳。斜齿圆柱齿轮在磨机上的运用则优于圆柱直齿轮，而且可紧凑中心距用于高速重载。但是因斜齿圆柱齿轮的制造成本要远远高于圆柱直齿轮，因此目前市场上球磨机小齿轮绝大部分选用圆柱直齿轮。小齿轮和小齿轮轴的连接方式通常有涨套式和内键式。
