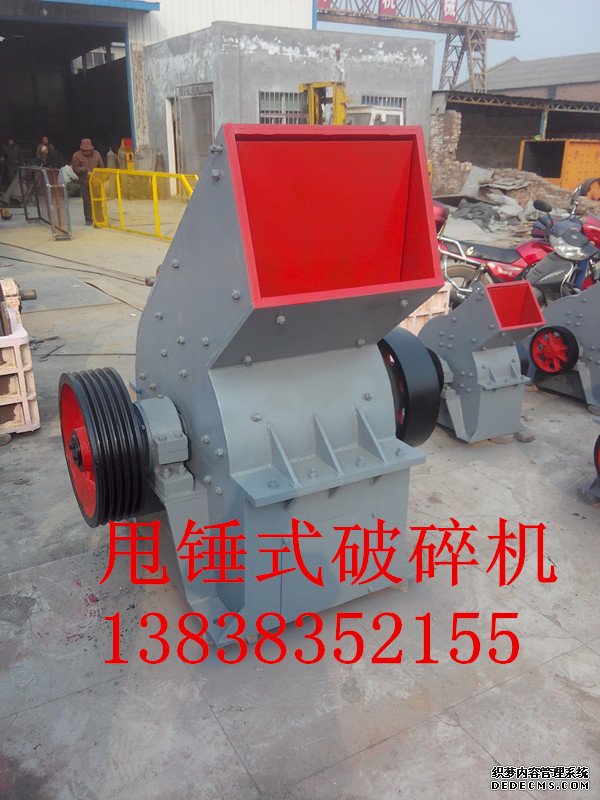

腾飞机械 单转子锤式破碎机的结构特点
-单转子锤式破碎机的结构特点：
A、转子和轴承部，转子是破碎机的核心。它由垂盘、端盘、锤头、链轴、主轴、大带轮等组成。轴承部由轴承和轴承座组成。锤盘和端盘通过平键固定在主轴上。主轴用优质合金钢为材料，并采用了圆形断面，以适用破碎大块矿石和传递大转矩的需要。所选用的中宽系列双列向心球面滚子轴承可以承受很大的冲击载荷。转子锤头采用了全回转型结构，即使大块矿石不能一击即碎，也能完全退避到锤盘中，以保持转子的正常转动，锤头由高锰钢制成，它具有较高的抗磨损和耐冲击性能，锤头一边磨损之后可以换边使用。
B、破碎板，破碎板位于转子的正前方水平中心线上，由破碎板体上装若干齿板而成；齿板与转子外延形成夹角，增加了对矿石的冲击剪切作用。它的上端铰接在壳体的上部，下端用两个调整装置调节破碎板与转子工作圆之间的间隙，以保证进入排料带的物料粒度。通常此间隙为25－35mm，齿板磨损后要及时调整，齿板由耐磨合金材料制成。
C、排料篦子，排料篦子由若干块篦子板组成。篦子板由耐磨合金材料浇铸制成。它安装在破碎机转子的下部，其包角约为130°，它与转子的间距可以调节，随着转子磨损转子的工作圆径缩小，除及时调节破碎板外，应及时提起排料篦子，若不及时调整排料篦子，间隙过大，其中的积料将加剧锤头的磨损。
D、给料辊，给料辊是由主动辊和从动辊两部分组成，位于进料口与转子之间，其水平线高与转子中心线200mm。靠近转子端为主动辊，两辊的间隙为15mm，当辊体间隙增大时，应及时调整从动给料辊的位置。
公司公司产品包括大型破碎机、成套制砂生产线、烘干机、成套水泥生产线、颚式破碎机系列、反击式破碎机系列、制砂机（冲击式破碎机）系列、振动给料机系列、振动筛系列、洗砂机系列、皮带输送机等几十种系列、数百余种规格的煅烧、破碎、制粉成套设备,广泛适用于矿业、化工、冶金、建材、煤炭、耐火材料等行业。产品的质量是企业的生命，产品通过国际质量认证体系ISO9001、2000认证，售后服务是保证质量的持续性，我厂拥有一支经验丰富、技术精湛的售后服务队伍、遍部全国各地跟踪服务作业。
腾飞矿山视科技研发为企业生命力，一流的技术团队的成就了腾飞矿山的品牌、品质，为使腾飞矿山产品更趋完美，不吝重金聘请一批高级技术顾问和高职称的研究制造专业人士、高级工程师20余人加盟，用他们的智慧培养员工，加上生产工人孜孜以求的工作态度，注重每一个生产细节，从而形成了腾飞在强势品牌战略中最坚不可摧的堡垒。
用户需要的，正是我们全力打造的。
用户满意的，正是我们追求的。
等各种球磨机配件，此外我公司还生产烘干机配件、回转窑配件、破碎机配件、输送机配件等各种选矿设备配件和球磨机、烘干机、回转窑、铝灰设备、钢渣设备、陶粒砂设备等各种选矿设备腾飞矿山不断创新，超越自我，始终坚信发展才是硬道理的精神，以品质打造品牌，以服务提升品牌，为民族工业的振兴做出最大的贡献！
供项目设计，工艺流程设计，标准和非标准产品设计及生产。
腾飞矿山经营信条：以诚为本，质量为上。
专业生产球磨机钢球、衬板、球磨机齿轮、球磨机轴承、球磨机联轴器、鄂板、锤头、球磨机八孔盘
