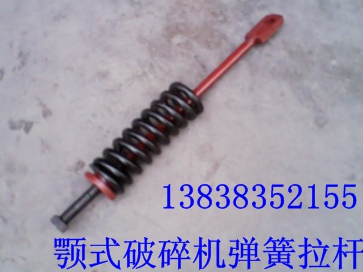

颚式破碎机弹簧拉杆的作用

在颚式破碎机空转过程中因动颚惯性力和惯性力偶距的作用，会使动颚与肘板分离而破坏机器正常运转。为防止这种现象的发生，在动颚下端设有拉杆弹簧装置，借以保证动颚和肘板紧密配合。按照前面分析颚式破碎机运动学与动力学方法，可找出拉罐与动颚铰接点C轨迹上各点的惯性力和惯性力矩，进而求得计算弹簧的最大压缩力。在图示情况下，因肘板只能承受压力而不能承受拉力，。在拉杆弹簧处于压缩状态中，即在惯性动载荷使动颚与肘板分离的各位置上，取其中最大的Fci值，作为计算弹簧的依据。讨论：虽然讲Fci最大值作为计算弹簧的依据，但是弹簧实际最大工作压缩力Fcmax应该大于Fci最大的1.5-2倍。为了不使所选的弹簧刚度过大，弹簧的工作圈数要大于5圈。
