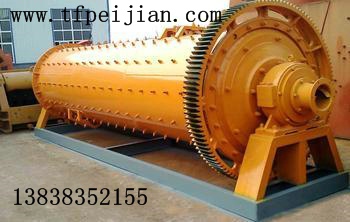

矿石粉碎球磨机齿圈蜗杆有几种？各有什么特点？

  齿圈蜗杆传动按蜗杆形状的不同，分为圆柱齿圈蜗杆和圆弧面齿圈蜗杆两种。对于圆柱齿圈蜗杆，由于切削齿廓刀具的安装位置不同，又分为阿基米德齿圈蜗杆、渐开线齿圈蜗杆和延长渐开线齿圈蜗杆三种。其特点如下:
1、阿基米德齿圈蜗杆：如果通过齿圈蜗杆轴线作剖面，它的截形与直齿齿条一样。所以在加工阿基米德齿圈蜗杆时，刀具切削刃的平而应通过齿圈蜗杆的轴线。此种齿圈蜗杆与垂直于齿圈蜗杆轴线截面的交线为阿基米德螺旋线。
2、渐开线齿圈蜗杆：如果通过距离为r并且平行于齿圈蜗杆轴线作剖面，它的截形与直齿齿条一样。所以在加工渐开线齿圈蜗杆时，刀具切削刃的平面应平行地离开齿圈蜗杆轴线一段距离r0。此种齿圈蜗杆与垂直于齿圈蜗杆轴线截面的交线是—条渐开线。
3、延长渐幵线齿圈蜗杆：如果齿圈蜗杆的螺旋线布较大的导角，在加工时最好使刀具切削平面垂直于齿圈蜗杆媒旋线。这样切出的齿圈蜗杆其法向剖面上的齿形相当于直齿齿条。这种齿圈蜗杆称为延长渐开线齿圈蜗杆。13838352155
