PF-1210反击式破碎机易损件材料的研究 腾飞机械介绍

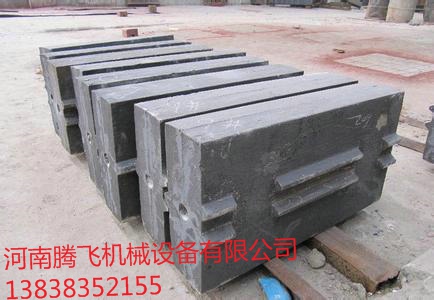

    反击破碎机中的板锤、反击板等易损件的磨损是凿削式磨粒磨损，这种磨损是表面应变和机械应变较强的沟槽磨损，沟槽的形成是由于磨料在外力作用下，以一定的速度切人金属基体，经一段滑移后与金属基体脱离，从而在基体上留下一道道沟槽。沟槽的形成取决于局部应力的大小和金属表面与磨料硬度的相对值。在相同应力的情况下，磨料硬度越大，越容易产生沟槽。由于砂烁石硬度大，因而对金属基体产生的沟槽往往在磨损中占主要地位。 1．3 材质选择 为了借鉴国外经验，首先我们对奥钢联进口产品残体的金相组织、力学性能及化学成分进行了分析测试，结果表明，进口配件所用的材料为高合金抗磨材料，其化学成分见表1，其金相组织为马氏体加条块状一次碳化物加二次碳化物，硬度为HRC62～64。我们对国内外常用抗磨材料的使用情况进行了广泛的调研和实物分析，在此基础上再根据反击式破碎机的工作原理及国内资源进行了大量的材质试验，选用CYK型高铬合金铸铁来进行试制。 2 反击式破石机抗磨件的研制 2．L 熔炼工艺 表1 进口冲击锤的化学成分 C Si Mn P S Cr Ni Cu 3．32 0．22 0．70 0．065 0．020 26．18 0.51 0.42 CYK型高铝合金铸铁在中频感应电炉内熔炼，熔化温度为1500～1550℃，以确保合金熔解并充分扩散，为防止铸件组织晶粒粗大或出现冷隔、皱皮等缺陷，浇铸温度控制在1360～1380℃。 2．2 铸造工艺 选用的高铬合金铸铁材质，具有合金含量高、流动性好、收缩量大、导热性差等特点，因此在设计其铸件造型工艺时，采取顺序凝固的原则，并且为增强冒口对铸件的补缩效果，冲击锤、反击板等厚大铸件采用立浇雨淋式保温冒口的浇铸方法。
   河南腾飞机械设备有限公司生产的重型锤式破碎机、反击式破碎机、颚式破碎机、双转子制砂机、圆锥破碎机、双击破碎机、球磨机、回转窑、双辊破碎机、齿辊破碎机等设备在国内市场销量领先，各种材质破碎机配件：鄂板、衬板、锤头、衬板等矿山配件国内名列前茅。
 河南省腾飞机械设备有限公司
　　网址http://www.hntengfei.com
　　
　　咨询电话 13838352155
