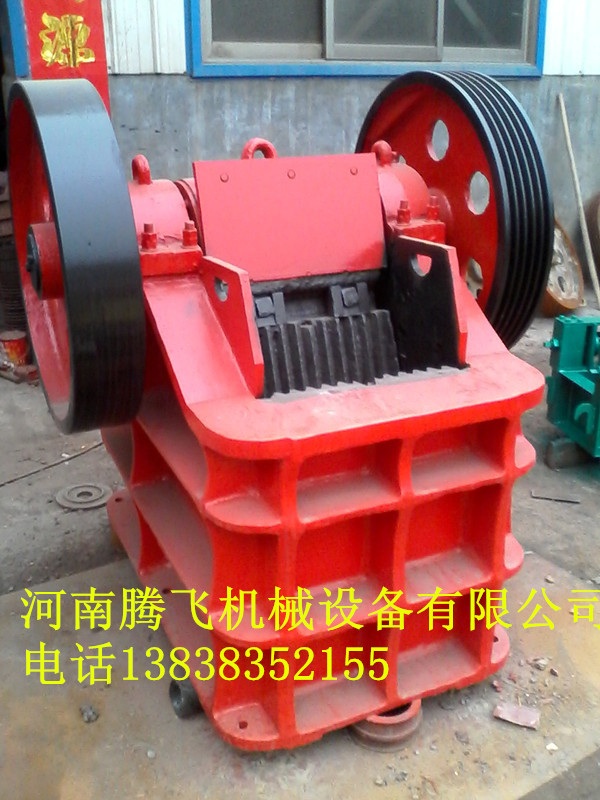

PE-颚式破碎机安装流程及详细解析

 一、设备开箱检查
    颚式破碎机设备到货后，应会同甲方、监理、厂家等单位对设备进行清点检查．清点时以厂家的装箱单和设计院图纸为依据，核实设备的名称、型号、规格.清点零部件，检查随机文件是否齐全，收集整理随机文件，对存在的问题要认真记录，填好设备检查验收记录。在颚式破碎机设备到货后，应核实设备型号、规格等是否与设计相符。核查起重机的随机技术文件是否齐全。
二、颚式破碎机安装：
    安装工艺顺序：机架安装→静颚安装→静颚拉紧装置安装→动颚安装→肘板、动颚拉紧装置安装→侧板安装→皮带轮、飞轮安装→电机安装。
安装前要将动、静颚轴、轴承及机架轴孔、轴承孔；皮带轮、飞轮内孔、电机轴刮去漆膜、清冼干净。
机架安装：用桥吊将机架吊到破碎机基础上，垫好垫铁，依测量基准线找正、找平。安装地脚螺栓，地脚螺栓二次浇灌，待凝固后，初次拧紧地脚螺栓以固定机架。
找平机架进要用框式水平仪找平。纵、横向平面位置的允许偏差为±3mm；标高允许偏差为±5mm。
    静颚安装：用桥吊将静颚吊到机架上方，先悬挂上部，固定，再用桥吊稍吊起下部，安装静颚拉紧装置及静颚肘板。
    动颚安装：先测量轴承、轴承座、轴承端盖尺寸，确定调整轴承间隙用垫片厚度及数量，将轴承、轴承盖预装在轴上。用桥吊将动颚吊到机架上，安装好轴承，拧紧螺栓。依随机图纸安装好动颚拉紧装置及肘板。用桥吊直吊安装侧板、皮带轮、飞轮。动鄂、机架重约15t,考虑最大吊重按照16t计算,吊索的安全系数取6，６×19钢丝绳的换算系数ａ为0.82，钢丝绳与水平面的夹角取40-60度。吊装动颚、机架时：Ｐ×４×０.８２×Ｓin６０0／16＝６，Ｐ＝33.79t。其中，P为钢丝绳所受拉力。吊装破碎机机架、动颚时，选择６×19-Φ２8钢丝绳做吊索，Φ２8钢丝绳其破断力为38t，符合Ｐ的要求。
    电机安装：用桥吊将电机吊到基础上，垫好垫铁，依测量放线找正、找平电机机座，二次浇灌地脚螺栓，待凝固后拧紧地脚螺栓。装好电机皮带轮，挂好皮带，调整电机调整螺栓张紧皮带，拧紧电机固定螺栓。依颚式破碎机图纸安装其它辅助设施，用力矩扳手再次拧紧。架地脚螺栓和其它重要部位螺栓。调整排矿口宽度，拉紧弹簧拉紧力等。完成静态调试。咨询电话13838352155
