一、结构及安装

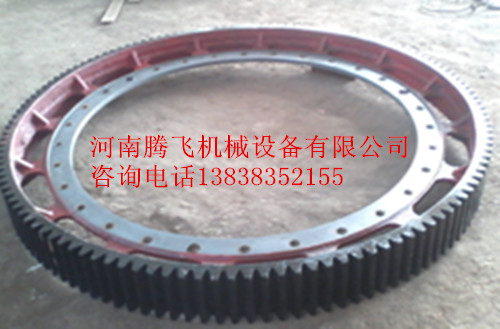

边缘传动的球磨机有大齿圈，大齿圈形大体重，一般都是由两半齿圈组合而成，这样便于拆装。齿圈齿数为偶数，且开口要在齿槽上，两半齿圈要准确吻合。
大齿圈的安装方式，普遍采用的是用螺栓将齿圈固定到筒体或端盖法兰上。有的是用一排螺栓固定磨头端盖、筒体法兰和大齿圈法兰。三者共用一排螺栓，检修大齿圈时拆卸不方便。这种结构适用于中小型球磨机。有的是用两排螺栓将端盖和齿圈分别固定在筒体法兰盘的同一侧。它加大了齿圈外廓尺寸，这种结构适用于大型球磨机。
大齿圈一般安装在卸料端，有以下优点：
1、根据球磨机的载荷情况，可以将球磨机筒体视为一根空心的简支架。这种简支梁，一般将卸料端作为固定铰链支座，而出料端视为辊轴支座；这样球磨机热胀冷缩量就可以由进料端自由伸缩。而大小齿轮安装在卸料端便可不受这种伸缩而产生的轴向窜动的影响，不至于导致额外的且可以避免的轴向摩擦磨损。
2、相对的讲，由于入磨粒度较大，故球（棒）仓的研磨体对筒体的冲击力也很大，如果将大齿圈安装在进料端，则必然受到这种冲击作用的影响，而使传动效率下降，齿轮寿命较短。而卸料端的冲击力较弱，因而该段主要是研磨作用，对齿轮影响较小；齿轮正常啮合是很有利的。
3、支磨机的进料端，有喂料设备，磨头仓，加上各种支架等，安装及检修空间较小，根本无法设置传动装置，而卸料端则不然。
如果齿圈安装在球磨机中部，从力学上讲，球磨机筒体中央所受的弯距或当量弯矩是最大的，由于载荷方向基本垂直向下，因此筒体中部的载荷弯曲变形和热弯曲变形而形成的挠度也是最大的。在运转过程中，弯曲产生的附加离心惯性力会造成震动，这对齿轮的啮合是不利的，在正常的运转过程中这种热变形不一定存在，但载荷弯曲变形实际上总是存在的，这对齿轮的正常工作当然是有影响的，长期停磨后的筒体弯曲，甚至使齿轮无法工作。以至于发生断轴，断齿等事故。因此，边缘传动的球磨机大齿圈不宜安装在筒体中总。
另一方面，传动装置如果安装在中部位置，在装卸研磨体或更换零件时是很不方便。
2、材料选择

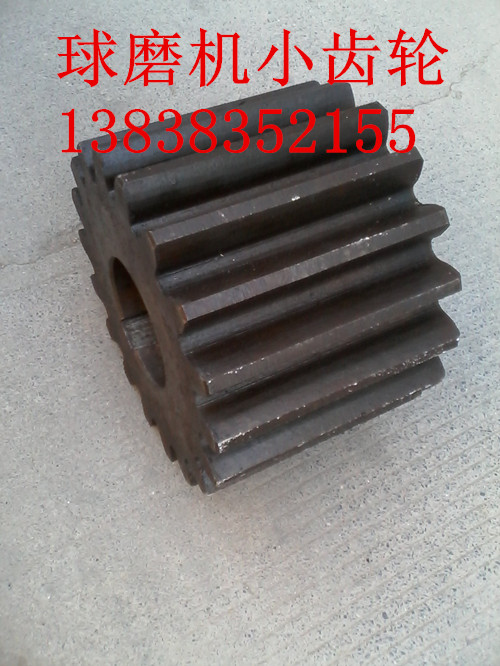

边缘传动大小齿轮的破坏，主要是由于齿面的磨损及弯曲折断。因此，要求齿轮材质具有足够的强度、较高的耐磨性和良好的加工性。目前大齿圈的材料一般采用ZG270~500、ZG310~570，但在加工前须经正火处理，使硬度降为HB170~200。小齿轮采用35SiMn、45MnB、40Cr等材料，经过调质处理，其硬度可达HB220~250。
3、齿圈的润滑
a、油泵喷油润滑（稀油集中润滑）稀油集中润滑是由油泵、阀门、油管和喷油嘴等组成，齿轮罩底部兼作油箱使用。
b、大齿圈带油润滑，实践证明这种润滑方式效果最差。
c、油轮带油润滑，油轮带没润克服了大齿圈带油润滑的弊病，所以得到了应用。
